Para el control de motores
Especificación:
|
Símbolo y número de operadores |
Contacto |
Circuito |
Modelo |
|
2 enclavados mecánicamente |
1 NO |
|
TAC-A881 |
Bienvenido a Tosun Chile SpA
Especificación:
|
Modelo |
MY4 |
|
|
Disposición de terminales |
4Z |
|
|
Capacidad contacto |
AC |
3A 250V |
|
DC |
3A 30V |
|
|
Resistencia contacto (mΩ) |
≤ 50mΩ |
|
|
Resistencia aislamiento (MΩ) |
≥ 100MΩ |
|
|
Resistencia dieléctrica |
BOC |
1000VAC |
|
BCC |
1500VAC |
|
|
Tensión nominal de la bobina |
AC |
6 a 240V |
|
DC |
6 a 220V |
|
|
Potencia nominal de la bobina |
AC |
0.9VA a 1.2VA |
|
DC |
≤0.9 W |
|
|
Vida eléctrica(OPS) |
105 |
|
|
Vida mecánica(OPS) |
107 |
|
|
Temp. funcionamiento (ºC) |
-40 ~+60 |
|
|
Peso(g) |
≤ 35 |
|
|
Métodos de montaje |
Placa de circuito impreso, Salida |
|
Caja para interruptor pulsador Φ22mm
Especificación:
|
Modelo |
TAL-D01 |
|
Diametro |
Φ22mm |
|
Hoyos |
1 |
Bloque de contactos adicional/ de repuesto, tornillo y cable cautivo.
Especificación:
|
Descripción |
Contacto |
Circuito |
Marcado en leyenda |
Marcado en botón |
Modelo |
|
1 pulsador rojo de seta ø 40mm retorno por muelle |
N/C |
|
Parada |
Bloqueo girar para liberar |
TAL-J174H29 |
Cabezal circular, con bisel metálico cromado.
Unidades completas con conexiones de tornillo y abrazadera de cable cautivo.
Interruptor selector
Llave 1 posición
Especificación:
|
Descripción |
Contacto |
Circuito |
Color |
Modelo |
|
Mando estándar 2 posiciones |
N/O |
|
|
PB2-BD21 |
*

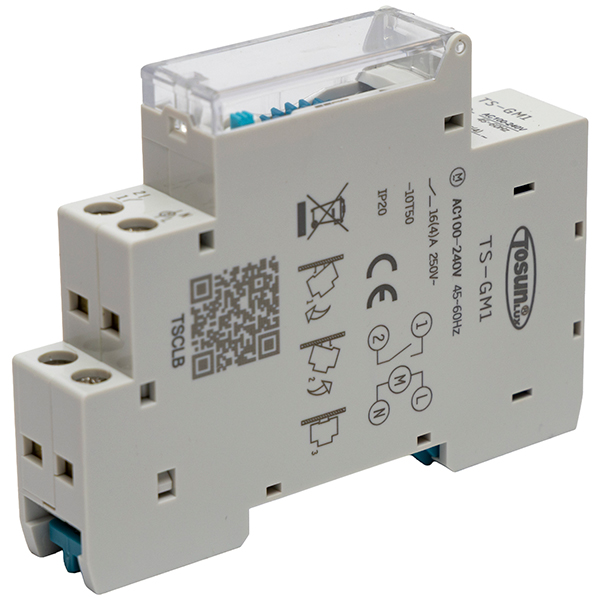

Permanecer en su sitio.
Especificación:
|
Modelo |
THC-15A |
|
Tensión funcionamiento |
AC 220-240V 50/60Hz |
|
Consumo energía |
4.5V |
|
Temperatura funcionamiento |
-10ºC ~ +50ºC |
|
Precisión |
≤1 s/d |
|
Ajuste encendido/apagado |
16 ON/16 OFF |
|
Unidad mínima de ajuste |
1 minuto |
|
Rango de ajuste de tiempo |
1 minuto a 168 horas |
|
Capacidad de contacto |
THC-15B Resistivo: 16A/250VAC |
|
Montaje |
Montaje en riel DIN |

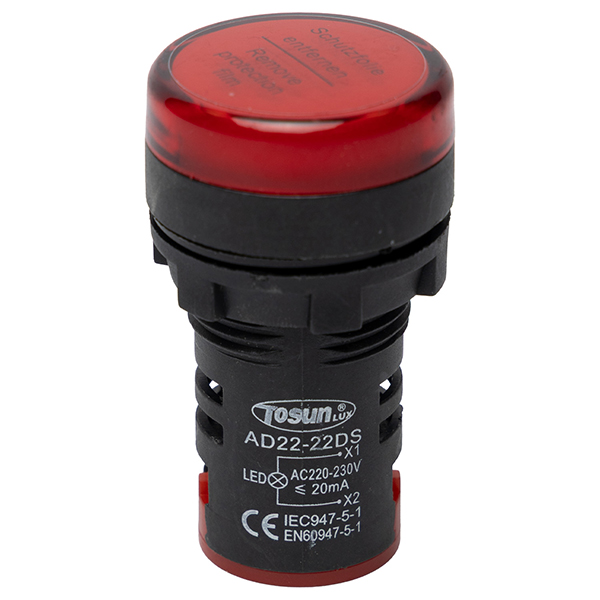

Especificación:
- Color: rojo
- Rango de medición : AC50-500V, 0-100A
Caja para interruptor pulsador Φ22mm
Especificación:
|
Modelo |
TAL-D03 |
|
Diametro |
Φ22mm |
|
Hoyos |
3 |
Especificación:
|
Modelo |
Sobretensión |
Baja tensión |
Asimetría |
Tiempo de retardo |
Secuencia de fases |
Fallo de fase |
|
TRV8-03 |
- |
- |
- |
- |
X |
X |
|
TRV8-05 |
2%…20% |
-20%…2% |
-8 % |
0.1s…10s |
X |
X |
Micro Final de Carrera Serie AZ
Características:
- montaje lateral
- contactos momentáneos
- construcción completamente sellada
Corriente(A): 32
Tensión(V): 380-415V~
Nº polos: 3 Polos + Tierra
Grado protección: IP67
Especificación:
- Para engarzar enchufes modulares 8P8C/RJ-45. 6P6C/RJ-12. 6P4C/RJ-11. 6P2C, 4P4C & 4P2C
- Clavijas y enchufes de desconexión 6P6C
Corriente(A): 63
Tensión(V): 220-250V~
Nº polos: 2 Polos+Tierra
Grado protección: IP67
Corriente(A): 16
Tensión(V): 220-350V~
Nº polos: 2 Polos + Tierra
Grado protección: IP67
Especificación:
- Longitud: 140 mm
- Prueba de tensión alterna de contacto desde 80V hasta máximo de 500V contra tierra.
- Larga vida útil de la pantalla LCD.
Corriente(A): 16
Tensión(V): 220-250V~
Nº polos: 2 Polos+ Tierra
Grado protección: IP44
Corriente(A): 32
Tensión(V): 240-415V~
Nº polos: 3 Polos+Tierra + Neutro
Grado protección: IP44
|

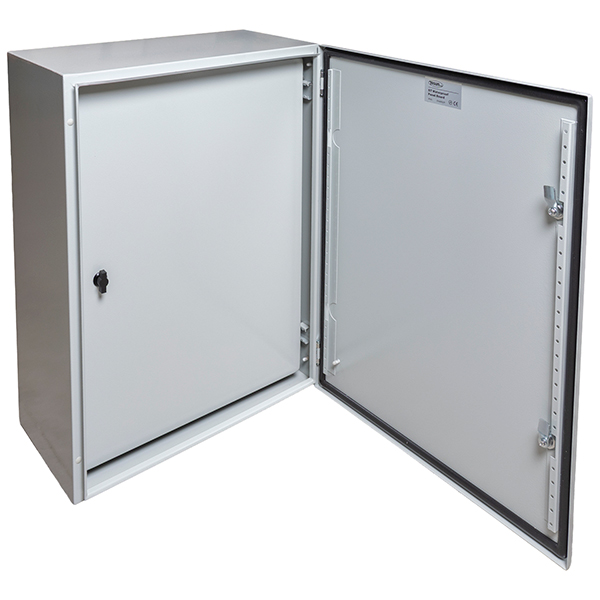

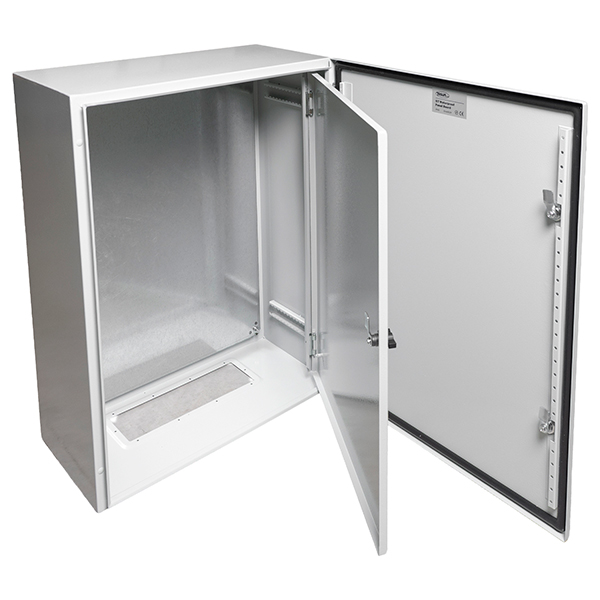

Dimensión externa |
Espesor |
|||||
|
Altura |
Ancho |
Profundo |
Puerta |
Cuerpo |
Placa montaje |
Riel DIN |
|
600 |
400 |
200 |
1.2 |
1.2 |
2 |
3*18# |
Especificación:
- Rango de prensado: Cu 16-240 mm2
- Fuerza de prensado: 70KN
- Tipo de prensado: Engarce hexagonal
- Carrera: 18mm
- Longitud: Aprox. 475mm
- Peso: Aprox. 3.6kg
- Accesorios: Matrices de engarce: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 mm2
- Junta tórica de sellado: Un juego
Especificación:
|
Modelo\Dimensiones |
Largo |
Ancho |
Alto |
|
TSD8-1 vías |
40 |
142 |
65 |
|
TSD8-2 vías |
56 |
142 |
65 |
|
TSD8-3 vías |
73 |
142 |
65 |
|
TSD8-4 vías |
90 |
142 |
65 |
Especificación:
|
Modelo |
Dimensiones |
A.W.G |
mm2 |
Color de aislamiento |
|||||
|
F |
L |
W |
B |
D |
C |
||||
|
E7510 |
10.0 |
16.4 |
2.8 |
6.4 |
1.5 |
1.2 |
#20 |
0.75 |
Azul |
|
E1010 |
10.0 |
16.4 |
3.0 |
6.4 |
1.7 |
1.4 |
#18 |
1.0 |
Rojo |
|
E1510 |
10.0 |
16.4 |
3.5 |
6.4 |
2.0 |
1.7 |
#16 |
1.5 |
Gris |
|
E2512 |
12.0 |
19.0 |
4.0 |
7.5 |
2.6 |
2.3 |
#14 |
2.5 |
Gris |
|
E4012 |
12.0 |
19.5 |
4.4 |
7.5 |
3.2 |
2.8 |
#12 |
4.0 |
Naranjo |
|
E6012 |
12.0 |
20.0 |
6.3 |
8.0 |
3.9 |
3.5 |
#10 |
6.3 |
Verde |
|
E10-12 |
12.0 |
24.5 |
7.6 |
9.5 |
4.9 |
4.5 |
#7 |
10.0 |
Café |
|
E16-12 |
12.0 |
22.0 |
8.8 |
10.2 |
6.2 |
5.8 |
#5 |
16.0 |
Blanco |
|
E25-16 |
18.0 |
29.0 |
11.2 |
13.0 |
7.9 |
7.5 |
#4 |
25.0 |
Negro |
|
E35-16 |
26.0 |
30.0 |
12.7 |
14.0 |
8.7 |
8.3 |
#3 |
35.0 |
Gris |
|
E50-20 |
20.0 |
36.0 |
15.3 |
16.0 |
10.9 |
10.3 |
#1 |
50.0 |
Verde |

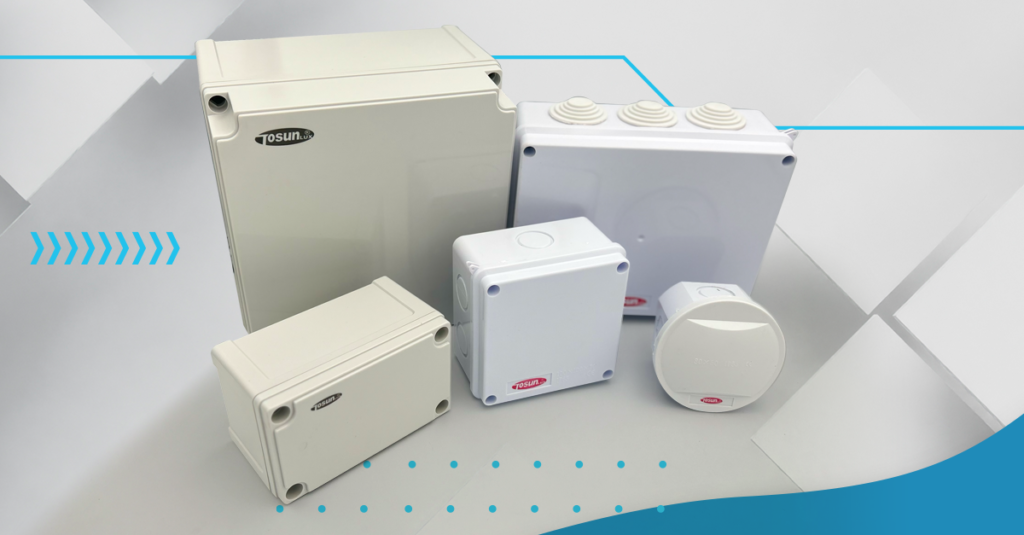

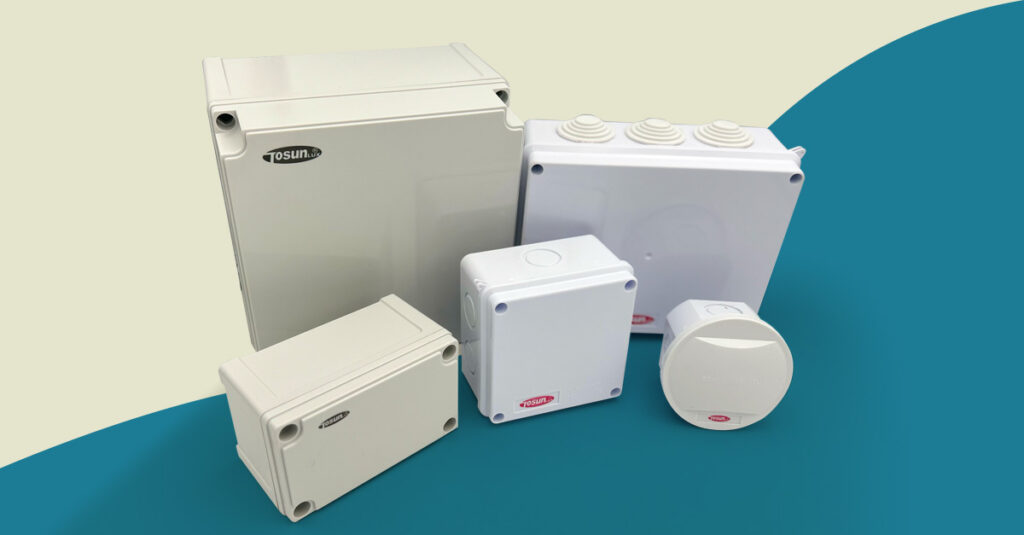

Especificación:
|
Medidas |
|
50 x 50 |
|
80 x 50 |
|
85 x 85 x 50 |
|
100 x 100 x 70 |
|
150 x 110 x 70 |
|
150 x 150 x 70 |
|
200 x 100 x 70 |
|
200 x 155 x 80 |
|
255 x 200 x 80 |
Especificación:
- Cortador eléctrico de 5"
- Fabricado en acero al carbono y endurecido con acabado de óxido negro
- Rango aplicable: 1.3 mm2
Especificación:
- Herramienta de prensado
- Pelacables
- Cortalambres
- Cortaalambres de acero
- Alicates
- Cable 100P
- Escala mm & pulgadas
- Rango aplicable: 0.25-1.65 mm2
| Modelos LED de emergencia | TRM-RP-6W-E |
Especificación:
| Modelo | TRM-RP-6W | TRM-RP-12W | TRM-RP-18W |
| Poder | 6W | 12W | 18W |
| Voltaje | AC85-265V | AC85-265V | AC85-265V |
| Tamaño | Ø120mm | Ø170mm | Ø225mm |
| Tamaño expuesto | Ø105mm | Ø150mm | Ø200mm |
| Tipo de LED | SMD2835 | SMD2835 | SMD2835 |
| Cantidad de LED | 30 pcs | 60 pcs | 90 pcs |
| Temperatura color | 2800-6500K | 2800-6500K | 2800-6500K |
| CRI | 70Ra/80Ra | 70Ra/80Ra | 70Ra/80Ra |
| Tipo controlador | aislado | aislado | aislado |
|
Modelos con sensor |
TSM-RP-12W-S |
|
Modelos Led de emergencia |
TSM-RP-6W-E, TSM-RP-12W-E |
Especificación:
|
Modelo |
TSM-RP-6W |
TSM-RP-12W |
TSM-RP-18W |
TSM-RP-24W |
|
Poder |
6W |
12W |
18W |
24W |
|
Voltaje |
AC85-265V |
AC85-265V |
AC85-265V |
AC85-265V |
|
Tamaño |
Ø 120 x 40 mm |
Ø 170 x 40 mm |
Ø 225 x 40 mm |
Ø 300 X 40 mm |
|
Tipo de LED |
SMD2835 |
SMD2835 |
SMD2835 |
SMD2835 |
|
Cantidad de LED |
30 pcs |
60 pcs |
90 pcs |
120 pcs |
|
Temperatura color |
2800-6500K |
2800-6500K |
2800-6500K |
2800-6500K |
|
CRI |
70Ra/80Ra |
70Ra/80Ra |
70Ra/80Ra |
70Ra/80Ra |
|
Tipo controlador |
aislado |
aislado |
aislado |
aislado |
|
Modelos con sensor |
- TF-SMD-20W-D - TF-SMD-30W-D |
Especificación:
|
Modelo |
TF-SMD-10W |
TF-SMD-20W |
TF-SMD-30W |
TF-SMD-50W |
TF-SMD-100W |
|
Poder |
10W |
20W |
30W |
50W |
100W |
|
Voltaje |
AC85-265V |
AC85-265V |
AC85-265V |
AC85-265V |
AC85-265V |
|
Tipo LED |
SMD5730 |
SMD5730 |
SMD5730 |
SMD5730 |
SMD5730 |
|
Temperatura color |
2800-6500K |
2800-6500K |
2800-6500K |
2800-6500K |
2800-6500K |
|
Grado protección |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
Especificación:
|
Modelo |
TF-COB-20W |
|
Poder |
20W |
|
Voltaje |
AC85-265V |
|
Cantidad de LED |
1 pc |
|
Temperatura color |
2800-6500K /RGB |
|
Gardo protección |
IP65 |
|
Sensor PIR |
con/sin |
Especificación:
|
Modelo |
TRM-SP-6W |
TRM-SP-12W |
TRM-SP-18W |
|
Poder |
6W |
12W |
18W |
|
Voltaje |
AC85-265V |
AC85-265V |
AC85-265V |
|
Tamaño |
120 x 120 mm |
170 x 170 mm |
225 x 225 mm |
|
Tamaño expuesto |
105 x 105 mm |
150 x 150 mm |
200 - 200 mm |
|
Tipo de LED |
SMD2835 |
SMD2835 |
SMD2835 |
|
Cantidad de LED |
30 pcs |
60 pcs |
90 pcs |
|
Temperatura color |
2800-6500K |
2800-6500K |
2800-6500K |
|
CRI |
70Ra/80Ra |
70Ra/80Ra |
70Ra/80Ra |
|
Tipo controlador |
aislado |
aislado |
aislado |
Especificación:
|
Modelo |
TSF7-LED |
|||
|
Poder |
1 x 9W |
2 x 9W |
1 x 18W |
2 x 18W |
|
Tamaño |
607 x 59 x 85 |
607 x 95 x 85 |
1207 x 59 x 85 |
1207 x 95 x 85 |
|
Voltaje |
165-265 |
90-265V |
||
|
Tipo LED |
SMD2835 |
|||
|
Cantidad LED |
48 pcs |
2 x 48 pcs |
96 pcs |
2 x 96 pcs |
|
Factor poder |
0.7 |
0.8 |
||
|
Temperatura color |
4000-6500 K |
|||
|
Tipo controlador |
no aislado |
|||
Especificación:
|
Modelo |
TF-COB-30W |
|
Poder |
30W |
|
Voltaje |
AC85-265V |
|
Cantidad de LED |
1 pc |
|
Temperatura color |
2800-6500K /RGB |
|
Gardo protección |
IP65 |
|
Sensor PIR |
con/sin |
Especificación:
|
Modelo |
TS-714 |
|
Voltaje |
CA 100-240V~50/60Hz |
|
Corriente |
CA 0.15A 1.2W |
|
Factor poder |
0.1 |
|
Entrada CD |
CD 5-7V 0,6A ( puede ser usada en panel solar) |
|
Potencia |
3.4W |
|
Tiempo de carga |
20 hrs |
|
Tiempo uso |
5/10 hrs (luz fuerte/luz débil) |
|
Cantidad de LED |
42 |
Especificación:
|
Modelo |
TRM-RP-6W-S |
TRM-RP-12W-S |
|
Poder |
6W |
12W |
|
Total lumen |
500 LM ± 10% |
1000 LM ± 10% |
|
Ángulo |
120º |
120º |
|
Chip |
Sanan |
Sanan |
|
Tipo chip |
2835SMD |
2835SMD |
|
RA |
80 |
80 |
|
Vida útil |
>25000H |
>25000H |
|
Factor potencia |
0.5 |
0.5 |
|
Grado protección |
IP20 |
IP20 |
|
Voltaje |
85-265V, 50-60 Hz |
85-265V, 50-60 Hz |
|
Distancia de sensor |
5 - 8 M |
5 - 8 M |
|
Temperatura de color |
4000K |
4000K |
|
Tamaño |
Diámetro exterior: 120mm Ancho: 21mm Diámetro interno 105 mm |
Diámetro exterior: 170mm Ancho: 21mm Diámetro interno 155 mm |
Especificación:
|
Modelo |
THB-100W COB |
|
Poder |
100W |
|
Voltaje |
AC85-265V |
|
Chip LED |
COB |
|
Temperatura color |
2800-6500K |
|
PF |
>0.9 |
|
Tamaño |
ø500 x H420 mm |
|
Material |
aluminio |
|
Tipo controlador |
aislado |
Especificación:
|
Modelo |
TPL-6060-40W |
|
Dimensión |
595 x 295 x 10 mm |
|
Poder |
40W |
|
Voltaje |
AC85-265V / AC170-240V |
|
Factor de poder |
>0.9 |
|
Tipo LED |
SMD2835 |
|
Temperatura color |
2700-6500K |
|
CRI |
80Ra |
|
Eficiencia |
>80LM/W |
Especificación:
|
Modelo |
THB-150W/200W COB |
|
Poder |
150W / 200W |
|
Voltaje |
AC85-265V |
|
Chip LED |
COB |
|
Temperatura color |
2800-6500K |
|
PF |
>0.9 |
|
Tamaño |
ø500 x H350 mm |
|
Material |
aluminio |
|
Tipo controlador |
aislado |
Especificación:
|
Modelo |
TSM-SP-6W |
TSM-SP-12W |
TSM-SP-18W |
TSM-SP-24W |
|
Poder |
6W |
12W |
18W |
24W |
|
Voltaje |
AC85-265V |
AC85-265V |
AC85-265V |
AC85-265V |
|
Tamaño |
120 x 120 x 40 mm |
170 x 170 x 40 mm |
220 x 220 x 40 mm |
300 x 300 x 40 mm |
|
Tipo de LED |
SMD2835 |
SMD2835 |
SMD2835 |
SMD2835 |
|
Cantidad de LED |
30 pcs |
60 pcs |
90 pcs |
120 pcs |
|
Temperatura color |
2800-6500K |
2800-6500K |
2800-6500K |
2800-6500K |
|
CRI |
70Ra/80Ra |
70Ra/80Ra |
70Ra/80Ra |
70Ra/80Ra |
|
Tipo controlador |
aislado |
aislado |
aislado |
aislado |
Especificación:
|
Modelo |
RGB+W |
|
Poder |
7W |
|
Voltaje |
AC170-260V |
|
Base |
E27/B22 |
|
Color |
16 colores |
|
Lumen |
560LM |
|
Control distancia |
5-8m |
|
Tamaño |
ø 60x100 mm |
Especificación:
|
Nombre |
Rango de medición |
Fuente auxiliar |
Modelo |
Precisión |
Pantalla |
|
Amperímetro A/A/A |
CA: 0-5 A, >5A está equipado con TC externo |
CA: 110 V 220380V 50/60Hz |
TED1-96 3P |
Clase 0.5 |
3 1/2 o 4 1/2 dígitos pantalla LED( rojo o verde) |
|
V/V/V |
Corriente: 0-600V, 5A> está equipado con PT externo |
||||
|
A/V |
Corriente: 0-5A, 5A> está equipado con CT externo |
TED-96 2P |
Pantalla LED de dos filas de 3 1/2 o 4 1/2 dígitos (rojo o verde) |
||
|
Voltaje: 0-600V está equipado con PT externo |
Especificación:
|
Model |
DM100SC |
||
|
Voltaje |
clasificado |
110/120/220/230/240V 50/60Hz |
|
|
rango |
0.9Un~1.1Un |
||
|
límite |
0.8Un~1.2Un |
||
|
Corriente |
rango |
10(60)A |
|
|
Constante activa |
Activa |
800 imp/kWh, 1600 imp/kWh |
|
|
Pantalla |
tipo |
registro 6+1 |
LCD 6+1 |
|
digito |
6+1 |
||
|
Consumo |
circuito voltaje |
≤ 0.8W-10VA |
|
|
circuito corriente |
≤ 4VA |
||
|
Comunicación |
Interfase |
Optica/ infrarrojo/ RS8485 (opcional) |
|
|
Protocolo |
MODBUS, DLT/645, IEC1107 |
||
|
Temperatura |
temperatura de trabajo |
-45ºC ~55ºC |
|
|
temperatura almacenamiento |
-40ºC~+70ºC |
||
Especificación:
|
Model |
DM25SC |
||
|
Precisión |
clase 1.0 |
||
|
Voltaje |
clasificado |
110/120/220/230/240V 50/60Hz |
|
|
rango |
0.9Un~1.1Un |
||
|
límite |
0.8Un~1.2Un |
||
|
Corriente |
clasificado |
5(30)A |
|
|
Corriente de arranque |
0.4% lb |
||
|
Pantalla |
tipo |
registro 6+1 |
LCD 6+1 |
|
Consumo |
circuito voltaje |
≤ 0.8W-10VA |
|
|
circuito corriente |
≤ 4VA |
||
|
Temperatura |
temperatura trabajo |
-45ºC~+55ºC |
|
|
temperatura almacenamiento |
-40ºC~+70ºC |
||
Especificación:
|
Model |
DM100TC |
||
|
Voltaje |
clasificado |
3x57.7/100V, 3x220/380V 3x230V/400V, 3x240/415V |
|
|
rango |
0.9Un~1.1Un |
||
|
límite |
0.8Un~1.2Un |
||
|
Rango corriente |
3x20(100)A |
||
|
Constante activa |
activa |
400 imp/kWh, 800 imp/kWh, 1600 imp/kWh |
|
|
Pantalla |
tipo |
registro |
LCD |
|
digito |
6+1 |
||
|
Consumo |
circuito voltaje |
≤ 0.8W-10VA |
|
|
circuito corriente |
≤ 4VA |
||
|
Comunicación |
interfase |
óptico/infrarrojo/ RS8485(opcional) |
|
|
protocolo |
MODBUS, DLT/645, IEC1107 |
||
|
Temperatura |
temperatura de trabajo |
-45ºC~+55ºC |
|
|
temperatura almacenamiento |
-40ºC~+70ºC |
||
Especificación:
|
Model |
DT33C |
|
|
VCD |
200m - 2000m- 20 - 200 -500V ±0.5% |
|
|
VCA |
200-500V ±1.2% |
|
|
ADC |
200µ-200m-10A ±1.8% |
|
|
OHM |
200-2000-20k-20MΩ ± 1.0% |
|
|
Test diodo |
si |
|
|
Función de luz de fondo |
si |
|
|
Prueba batería |
- |
|
|
Temperatura |
-40ºC~1000ºC ± 3.0% |
|
|
Sirena de continuidad |
- |
|
|
Tamaño LCD |
28x16mm |
|
Especificación:
|
Model |
DT9208A |
|
|
VCD |
200m -2- 20 - 200 -1000V ± 0.5% |
|
|
VCA |
20-200–750V ±1.0% |
|
|
ADC |
200µ-20m-200m-20A ±1.8% |
|
|
ACA |
200m - 20A ± 2.0% |
|
|
OHM |
200-2K-20K-200K-2M-20M—200MΩ ± 1.0% |
|
|
CAP |
2n-20n-200n-2u-20uf ± 4.0% |
|
|
Frecuencia |
2K-200KHz ± 3.0% |
|
|
Temperatura |
-20ºC~1000ºC ± 1.0% |
|
|
Test diodo |
si |
|
|
Sirena de continuidad |
si |
|
|
Prueba transistor |
si |
|
Especificación:
|
Model |
DT830C |
|
|
VCD |
200m -2000m-20-200-1000V ± 0.8% |
|
|
VCA |
200–750V ±1.5% |
|
|
ADC |
2000µ-20m-200m-10A ±1.2% |
|
|
OHM |
200-2000-20K-200K-2M-20KΩ ± 1.0% |
|
|
Test diodo |
si |
|
|
Prueba transistor |
si |
|
|
Test diodo |
si |
|
|
Comprobación de batería |
si |
|
|
Sirena de continuidad |
si |
|
|
Salida onda cuadrada |
- |
|
|
Temperatura |
-40ºC - 1000 ºC ± 3.0% |
|
Especificación:
|
Model |
DT201F |
|
VCD |
1000V ± 0.8% |
|
VCA |
750V ± 1.2% |
|
ACA |
200 - 1000A ± 2.0% |
|
OHM |
20K-200K-2MΩ ± 1.0% |
|
Medición temperatura |
- |
|
Frecuencia |
20KHz ± 3.0% |
|
Prueba diodo |
si |
|
Sirena de continuidad |
si |
|
Guardador de datos |
si |
|
Calibre tenaza |
ø 55mm |
Especificación:
|
Modelo |
Tipo contacto |
Instalación |
Tipo |
|
AE11 |
N/O + N/C |
Frontal ( 1 Pc por cada circuito) |
Contacto auxiliar instantáneo
|
|
AN11 |
N/O + N/C |
Lateral (máx. 2 pcs sobre el lado izquierdo del circuito) |
Especificación:
|
Modelo |
LCH8-25 |
|
Nº de polos |
2 P |
|
Categoría de uso |
AC-1, AC-7/AC-7b |
|
Corriente térmica convencional (A) |
25 |
|
Corriente del circuito de control (A) |
25//8.5 |
|
Tensión del circuito de control (V) |
220 |
|
Poder de control (KW) |
3 3/5 |
Aplicación:
El protectos contra tensiones TSU1 se aplica principalmente para limitar el valor de amplitud del sobrevoltaje transitorio, absorber, consumir y descargar la energía de corriente en aumento en el cableado eléctrico de CA 50/60 Hz, voltaje de trabajo nominal de 230V, capacidad de flujo de no más de 50A. Se utiliza en caso de un tipo más alto de sobretensión a otro tipo de sobretensión más bajo. Está adaptado para componer equipos eléctricos combinados con otros equipos eléctricos de terminal de módulo para que pueda aumentar los tipos de instalación y ampliar el rango de uso, o reducir aún más el voltaje en el uso de terminales para proteger el televisor, el sonido de alta fidelidad y ese tipo de aparatos eléctricos, electrodomésticos o instalaciones como computadora, microcomputadores. El protector se aplica a la utilización de energía ara el hogar y lugares similares, instalaciones para circuito de entrada en el golpe directo del turno o protección contra el daño de la corriente de sobretensión causada por el pararrayos exterior. Los productos cumplen con IEC61643
Aplicación:
Caja de protección de motor de la serie MP son principalmente utilizados para la protección contra sobrecarga y cortocircuito del motor en CA 50&60Hz, hasta 660V, circuito de alimentación de 0.1-80A, como un arrancador de voltaje completo para arrancar y apagar el motor, bajo la carga AC3 o para la protección contra sobrecarga y cortocircuito y equipo de potencia en la red de distribución.
Especificación:
|
Modelo |
Potencia nominal estándar de motores |
Rango de ajuste (A) |
|||||
|
220V |
380V |
415V |
440V |
500V |
660V |
||
|
KW |
KW |
KW |
KW |
KW |
KW |
||
|
MP2-M07 |
0.37 |
0.75 |
0.75 |
1.1 |
1.1 |
1.5 |
1.6 - 2.5 |
|
MP2-M08 |
0.75 |
1.5 |
1.5 |
1.5 |
2.2 |
3 |
2.5-4 |
|
MP2-M10 |
1.1 |
2.2 |
2.2 |
3 |
3.7 |
4 |
4-6.3 |
|
MP2-M14 |
2.2 |
4 |
4 |
4 |
5.5 |
7.5 |
6-10 |
|
MP2-M16 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
9 |
9-14 |
|
MP2-MCO |
caja guardamotor |
||||||
Especificación:
|
Modelo |
Voltaje |
Instalación |
Tipo |
|
AU225 |
220…240V 50Hz |
Lateral (1 Pc sobre el lado derecho del circuito) |
Disparador de bajo voltaje
|
|
AS225 |
220…240V 50Hz |
Lateral (1 Pc sobre el lado derecho del circuito) |
Disparador de derivación |
Especificación:
|
Modelo |
Corriente nominal (A) |
Voltaje nominal (V) |
Dimensión |
|
GG |
ø D x L |
||
|
RO15 |
2 |
380/500 |
ø10 x 38 |

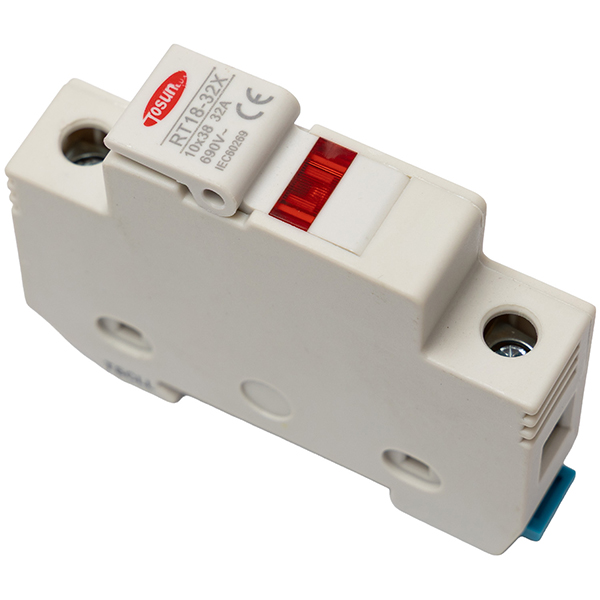

Especificación:
|
Tipo |
Fusible variado |
Tensión nominal (V) |
Corriente nominal (V) |
Dimensiones |
||||
|
A |
B |
C |
D |
E |
||||
|
RT 18-32 1 P |
ø 10 x 38 |
380 |
32 |
80 |
78 |
35 |
60 |
18 |
|

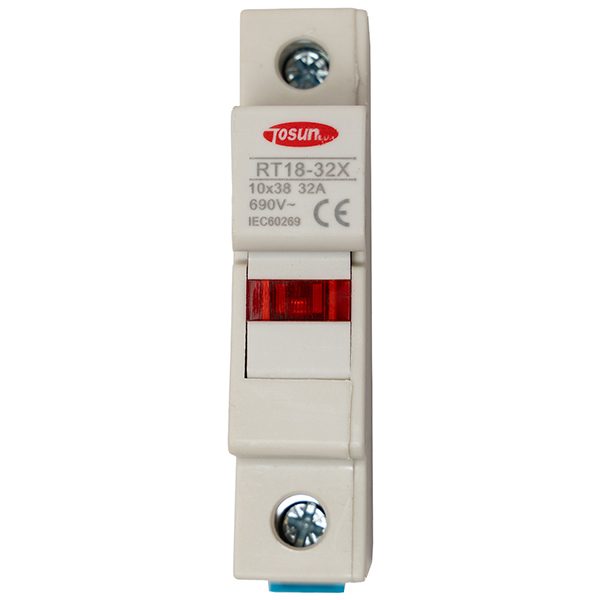

RT 18-32X 1 P |
ø 10 x 38 |
380 |
32 |
80 |
78 |
35 |
60 |
18 |
Aplicación:
El interruptor de aislamiento TSG1-125 se utiliza como interruptor principal e cajas de distribución para casas o como interruptor para circuitos eléctricos individuales.
Especificación:
|
Nº de polos |
1 |
|
Corriente nominal (A) |
40 |
|
Voltaje nominal (V) |
240/415 |
|
Frecuencia nominal (Hz) |
50/60 |
|
Categoría de utilización |
AC —22A |
|
Icw |
12 le, t=0.1 s |
|
Capacidad nominal de cierre en circuito Icn |
20 le, t=0.1s |
|
Capacidad nominal de cierre e interrupción |
3le, 1.05 Ue, cos ø=0.65 |
|
Tensión nominal de aisalmiento Ui (V) |
690 |
|
Tensión nominal soportada de impulso Uimp (V) |
4000 |
|
Vida eléctrica (veces) |
1500 |
|
Vida mecánica (veces) |
10000 |
|
Capacidad del terminal |
cables hasta 50 mm2 |
|
Temperatura ambiente (ºC) |
-25 ~+ 45, humedad máxima 95% |
|
Temperatura de almacenamiento (ºC) |
-40 ~+75 |
|
Altitud (metros) |
Máx. 2000 |
|
Grado protección |
IP20 |
|
Instalación |
Montaje en riel DIN de 35 mm |
|
Ancho |
18 mm por polo |
|
Estándar |
EN/IEC60947-3
|
Aplicación
Adecuado para montar varias unidades modulares.
Datos técnicos
Material: Acero al carbono con terminación zincada
Espesor (mm): 1 mm
Perforado para facilitar el montaje
Largo: 2 metros
Especificación
|
Conector de terminal |
JXB-4/35 |
JXB-6/35 |
JXB-10/35 |
JXB-16/35 |
JXB-35/35 |
JXB-50/35 |
|
Conector de tierra |
EK-4/35 |
EK-6/35 |
EK-10/35 |
EK-16/35 |
EK-35/35 |
EK-70/35 |
|
Puente conexión |
4 |
6 |
10 |
16 |
35 |
70 |
|
Separador(tapa) |
4-10 |
16 |
35 |
- |
||
|
Marcador |
2.5-35 |
- |
||||

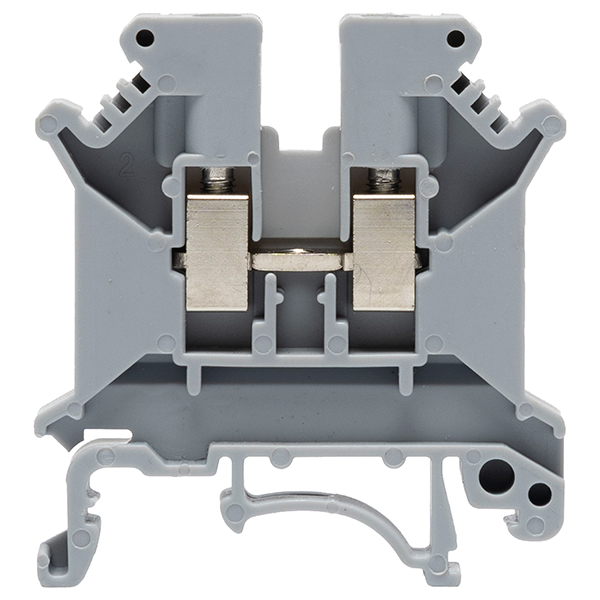

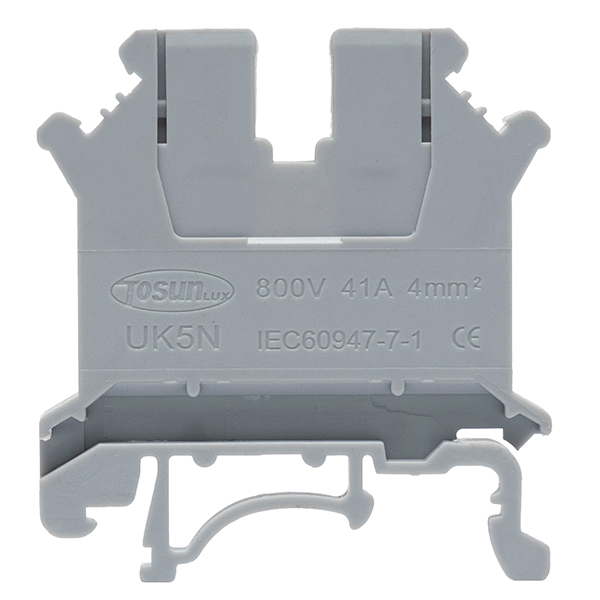

Especificación
|
Conector de terminal |
UK 2.5B |
UK 5N |
UK 6N |
UK 10N |
UK 16N |
UK 35N |
UKH 50N |
UKH 95N |
|
Conector de tierra |
USLKG2.5N |
USLKG 5N |
USLKG 6N |
USLKG10N |
USLKG 16N |
USLKG 35N |
USLKG 50N |
USLKG 95N |
|
Puente conexión |
2.5N |
5N |
6N |
10N |
16N |
35N |
- |
- |
|
Tapa |
2.5B |
3-16 |
- |
- |
||||
|
Marcador |
2.5B |
3-6 |
10 |
16 |
- |
- |
- |
|
|
Tope |
- |
- |
- |
- |
- |
- |
- |
- |
Especificación
|
Modelo |
Nº Hoyos |
Corriente nominal |
Máx. Sección |
Dimensión Ancho x alto x profundidad |
Diámetro de conexiones por barra colectora |
|
TTD-1 |
2 x 7 |
100A |
35mm2 |
67 x 45 x 50 |
5/5.3, 2/7.5 |
|
TTD-2 |
2 x 11 |
125A |
35mm2 |
100 x 45 x 50 |
7/5.3, 4/7.5 |
|
TTD-3 |
2 x 15 |
125A |
35mm2 |
134 x 45 x 50 |
11/5.3, 2/7.5, 2/8.5 |
Especificación
|
Modelo |
Corriente |
Gama de cableado de la sección de la línea principal |
Gama de cableado de sección de ramales |
|
TTK-80 |
80A |
1 x 16mm2 |
4 X 6mm2 + 2 X 16mm2 |
|
TTK-125 |
125A |
1x35mm2 + 1x16mm2 |
6x16 mm2 |
|
TTK-160 |
160A |
1 x 70mm2 + 1 x 16mm2 |
|
|
TTK-250 |
250A |
1 x 120mm2 |
2 x 35mm2 + 5 x 16 mm2+ 4 x 10mm2 |
|
TTK-400 |
400A |
1 x 185mm2 |
|
|
TTK-500 |
500A |
1 x 8 x 24 mm |

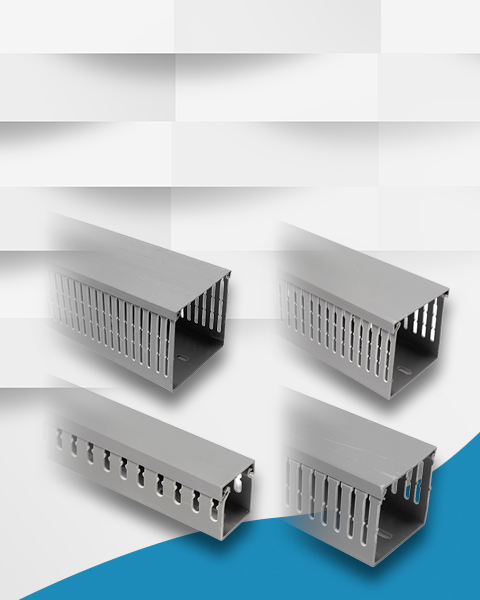

- Material: PVC (gris), buen aislamiento y resistencia al calor hasta 85ºC.
- Estructura: compuesto por el fondo y la tapa del conducto, con dos orificios de salida diseñados en la parte inferior.
Especificación
|
Modelo |
H x W |
Cable contenido (1.5 mm2) |
Largo |
|
PXC1-3025 |
30 x 25 |
15-25 pcs |
2 metros |
|
PXC1-4040 |
40 x 40 |
45-55 pcs |
|
|
PXC1-6040 |
60 x 40 |
90-100pcs |
|
|
PXC1-8035 |
80 x 35 |
160-180 pcs |
|
|
PXC1-8045 |
80 x 45 |
180-200 pcs |
|
|
PXC1-8055 |
80 x 55 |
240-290 pcs |
|
|
PXC1-8080 |
80 x 80 |
280-350 pcs |

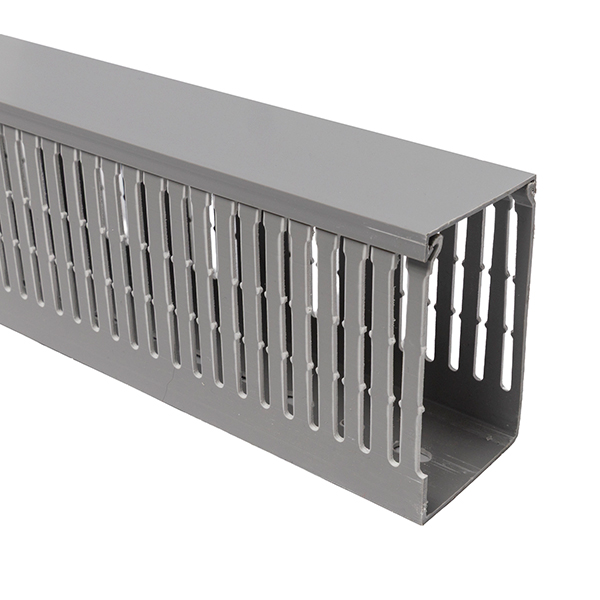

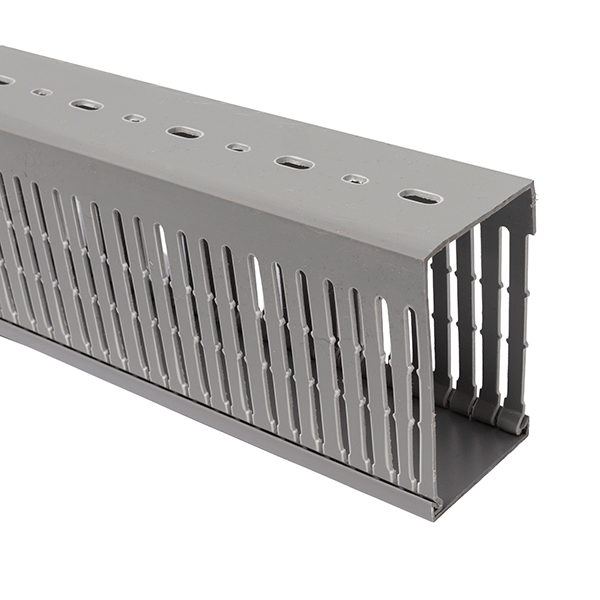

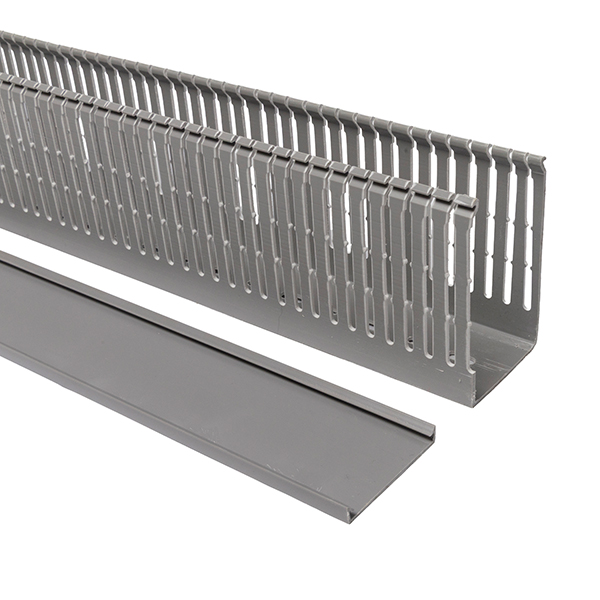

- Material: PVC de alta calidad.
- Estructura: consta de tapa y fondo, cuenta con agujeros paralelos en ambas paredes laterales para facilitar el corte en la aplicación del cable.
Especificación
|
Modelo |
H x W |
Cable contenido (1.5 mm2) |
Largo |
|
PXC2-3025 |
30 x 25 |
15-25 pcs |
2 metros |
|
PXC2-4040 |
40 x 40 |
60-70 pcs |
|
|
PXC2-6040 |
60 x 40 |
100-110 pcs |
|
|
PXC2-6060 |
60 x 60 |
110-120 pcs |
|
|
PXC2-8040 |
80 x 40 |
120-135 pcs |
|
|
PXC2-8060 |
80 x 60 |
180-210 pcs |
|
|
PXC2-8080 |
80 x 80 |
240-290 pcs |
|
|
PXC2-10050 |
100 x 50 |
130-180 pcs |
|
|
PXC2-10060 |
100 x 60 |
240-290pcs |
|
|
PXC2-10080 |
100 x 80 |
260-350 pcs |
|
|
PXC2-100100 |
100 x 100 |
300-400 pcs |
Tapa canaleta
|
Modelo |
Dimensión |
|
Tapa-PXC2-40 |
40 mm |
|
Tapa-PXC2-60 |
60 mm |
Especificación:
- Color: rojo
- Rango de medición : 0-100A, (0-200A - 400A)
- Tensión trabajo: AC50-265V
Especificación:
- Color: rojo
- Rango de medición : AC50-500V, 0-100A
